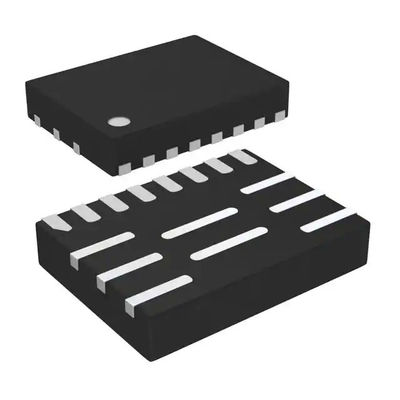

Sortie 0.611V 1 10A 13-VFQFN réglable de positif de MPQ8632GL-10-Z Buck Switching Regulator IC
| Lieu d'origine | Puissance monolithique Systems Inc. |
|---|---|
| Nom de marque | MPS |
| Certification | RoHS |
| Numéro de modèle | MPQ8632GL-10-Z |
| Quantité de commande min | 5000 PCs |
| Prix | Negotiable |
| Détails d'emballage | 5000 PCS/Tape |
| Délai de livraison | 2 ou 3 jours |
| Conditions de paiement | L/C, D/A, D/P, T/T |
| Capacité d'approvisionnement | 40K PCS |
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Nombre de produit | MPQ8632GLE-10-Z | Catégorie | Régulateurs de tension - régulateurs de commutation de C.C de C.C |
|---|---|---|---|
| Fabricant | Puissance monolithique Systems Inc. | Paquet | Bande et bobine (TR) |
| Type de sortie | Positif | Nombre de sorties | 1 |
| Entrée Tension-maximum | 18v | Tension-minute d'entrée | 2.5V |
| Sortie Tension-maximum | 13V | Tension-minute de sortie | 0.611V |
| Courant de sortie | 10A | Topologie | Mâle |
| Fréquence de changement | 200kHz | 1MHz | Température de fonctionnement | -40°C | 125°C |
| Montage du type | Bâti extérieur | Paquet/cas | 13-VFQFN |
| Paquet de dispositif de fournisseur | 13-QFN (3x4) | ||
| Surligner | MPQ8632GL-10-Z,Réglable positif d'IC de régulateur de commutation |
||
Description de produit
Sortie 0.611V 1 10A 13-VFQFN réglable de positif de MPQ8632GL-10-Z Buck Switching Regulator IC
Détail rapide :
|
Fabricant
|
Puissance monolithique Systems Inc.
|
|
Fabricant Product Number
|
MPQ8632GL-10-Z
|
|
Description
|
IC REG BUCK 10A RÉGLABLE 16QFN
|
|
Description détaillée
|
Sortie 0.611V 1 10A 13-VFQFN réglable de positif de Buck Switching Regulator IC
|
Attributs de produit :
|
TYPE
|
DESCRIPTION
|
|
Catégorie
|
Régulateurs de tension - régulateurs de commutation de C.C de C.C
|
|
Mfr
|
Puissance monolithique Systems Inc.
|
|
Statut de produit
|
Pas pour de nouvelles conceptions
|
|
Fonction
|
Dévolteur
|
|
Configuration de sortie
|
Positif
|
|
Topologie
|
Mâle
|
|
Type de sortie
|
Réglable
|
|
Nombre de sorties
|
1
|
|
Tension - entrée (minute)
|
2.5V
|
|
Tension - entrée (maximum)
|
18V
|
|
Tension - sortie (minute/fixe)
|
0.611V
|
|
Tension - sortie (maximum)
|
13V
|
|
Actuel - sortie
|
10A
|
|
Fréquence - commutation
|
200kHz | 1MHz
|
|
Redresseur synchrone
|
Oui
|
|
Température de fonctionnement
|
-40°C | 125°C (TJ)
|
|
Montage du type
|
Bâti extérieur
|
|
Paquet/cas
|
13-VFQFN
|
|
Paquet de dispositif de fournisseur
|
13-QFN (3x4)
|
|
Nombre bas de produit
|
MPQ8632
|
Ressources additionnelles :
| ATTRIBUT | DESCRIPTION |
| Forfait standard | 5000 |
DESCRIPTION
Le MPQ8632 est un convertisseur dévolteur rectifié synchrone à haute fréquence entièrement intégré de mode de commutateur. Il offre une solution très compacte pour réaliser le courant de sortie 4A/6A/8A/10A/12A/15A/20A sur un grand choix d'approvisionnement d'entrée avec l'excellentes charge et ligne règlement.
Le MPQ8632 emploie le mode de contrôle Constant Sur fois (de BERCEAU) pour fournir la réponse passagère rapide et pour soulager la stabilisation de boucle.
Une résistance externe programme la fréquence de fonctionnement de 200kHz à 1MHz et la fréquence maintient presque constant pendant que l'approvisionnement d'entrée varie avec la compensation de réaction.
Le défaut sous le seuil de lock-out de tension est intérieurement placé à 4.1V, mais un réseau de résistance sur permettent la goupille peut augmenter ce seuil. La goupille molle de début commande la rampe de démarrage de tension de sortie. Un bon signal de puissance ouverte de drain indique que la sortie est dans la marge de tension nominale.
Il a entièrement intégré les caractéristiques de protection qui incluent la protection de surintensité, la protection de surtension et l'arrêt thermique.
Le MPQ8632 exige un nombre minimal de composants externes standard facilement disponibles et est disponible dans un 16-Pin QFN 3mm×4mm ou un paquet de 29-Pin QFN 5mm×4mm.
CARACTÉRISTIQUES
* basse chaîne de tension d'entrée de 2.5V : -- 2.5V à 18V avec la polarisation 5V externe -- 4.5V à 18V avec la polarisation interne
La famille *Scalable des produits pour 4A à 20A des applications de courant de sortie -- 4A/6A/8A/10A/12A partagent la même empreinte de pas --15A/20A partagent la même empreinte de pas, avec le léger changement sur la section d'étape de puissance de 4A/6A/8A/10A/12A
* bas transistors MOSFET internes optimaux de puissance du RDS (DESSUS) par dispositif
* technique de changement de propriété industrielle de réduction de perte
* BERCEAU adaptatif pour la réponse passagère ultra-rapide
* 0,5% tensions de référence au-dessus de 0qC à la température ambiante de la jonction 70qC
* heure de départ douce programmable
* la Pré-polarisation commencent
* fréquence de changement programmable de 200kHz à 1MHz
* Non-verrou OCP, OVP et protection thermique d'arrêt
* sortie réglable de 0.611V à 13V
APPLICATIONS
* systèmes de télécom et de mise en réseau
* serveurs des stations de base x
* magnétoscopes personnels
* télévision et moniteurs à panneau plat
* systèmes répartis d'alimentation
Image de données : https://media.digikey.com/pdf/Data%20Sheets/Monolithic%20Power%20PDF's/MPQ8632.pdf
