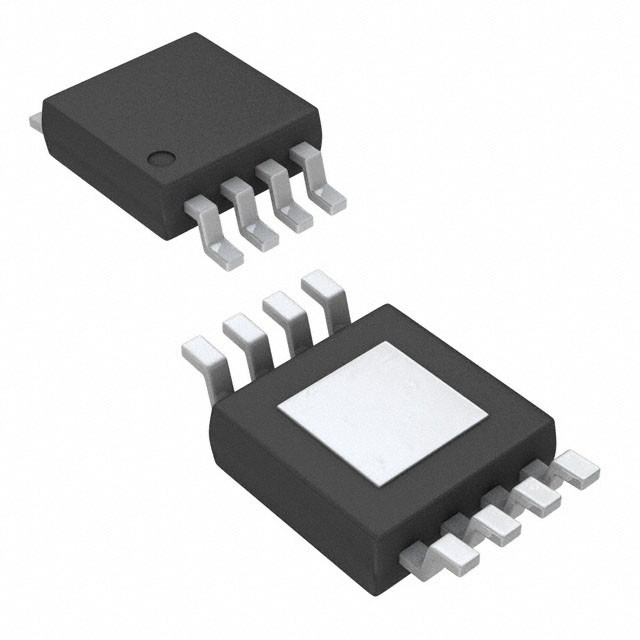

MPQ4569GN-AEC1-Z Systèmes d'alimentation monolithiques MPS 1V 1 sortie 300mA 8-SOIC

Lieu d'origine Puissance monolithique Systems Inc.
Nom de marque MPS
Certification RoHS
Numéro de modèle MPQ4569GN-AEC1-Z
Quantité de commande min 2500 PCS
Prix Negotiable
Détails d'emballage 2500 PCS/Tape
Délai de livraison 2 ou 3 jours
Conditions de paiement L/C, D/A, D/P, T/T
Capacité d'approvisionnement PCs 10K

Contactez-moi pour des aperçus gratuits et des bons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Nombre de produit MPQ4569GN-AEC1-Z Fabricant Systèmes d'alimentation monolithiques (MPS)
Catégorie Régulateurs de tension - régulateurs de commutation de C.C de C.C Type de sortie réglable
Nombre de sorties 1 Entrée Tension-maximum 75V
Tension-minute d'entrée 4.5V Sortie oltage-maximum 67.5V
Tension-minute de sortie 300mA Topologie Mâle
Fréquence de changement 600KHz~1MHz Température de fonctionnement -40°C | 125°C
Montage du type Bâti extérieur Paquet/cas Coussinet exposé 8-SOIC (0,154 po, 3,90 mm de largeur)
Paquet de dispositif de fournisseur 8-SOIC-EP
Surligner

MPQ4569GN-AEC1-Z

,

solutions monolithiques de puissance

,

systèmes d'alimentation monolithiques de MP

Laisser un message
Description de produit

Sortie 1V 1 300mA 8-SOIC réglable de positif de MPQ4569GN-AEC1-Z Buck Switching Regulator IC

Détail rapide :

Fabricant
Puissance monolithique Systems Inc.
Fabricant Product Number
MPQ4569GN-AEC1-Z
Description
AJUSTEMENT 300MA 8SOIC D'IC REG BUCK
Description détaillée
Protection exposée réglable de la sortie 1V 1 300mA 8-SOIC de positif de Buck Switching Regulator IC (0,154", largeur de 3.90mm)



Attributs de produit :

TYPE
DESCRIPTION
Catégorie
Régulateurs de tension - régulateurs de commutation de C.C de C.C
Mfr
Puissance monolithique Systems Inc.
Série
Des véhicules à moteur, AEC-Q100
Statut de produit
Actif
Fonction
Dévolteur
Configuration de sortie
Positif
Topologie
Mâle
Type de sortie
Réglable
Nombre de sorties
1
Tension - entrée (minute)
4.5V
Tension - entrée (maximum)
75V
Tension - sortie (minute/fixe)
1V
Tension - sortie (maximum)
67.5V
Actuel - sortie
300mA
Redresseur synchrone
Oui
Température de fonctionnement
-40°C | 125°C (TJ)
Montage du type
Bâti extérieur
Paquet/cas
(0,154", largeur de 3.90mm) protection 8-SOIC exposée
Paquet de dispositif de fournisseur
8-SOIC-EP
Nombre bas de produit
MPQ4569



Ressources additionnelles :

ATTRIBUT DESCRIPTION
Forfait standard 2500

Description :

Le MPQ4569 est un régulateur de commutation dévolteur avec transistors MOSFET du côté haut/du côté bas, à haute tension intégrés de puissance. Il fournit un résultat très efficace de jusqu'à 0.3A.



Le 4.5V large à la gamme de l'entrée 75V adapte à un grand choix d'applications dévoltrices dans l'environnement des véhicules à moteur. Un courant tranquille de mode de l'arrêt 5μA dans la pleine température ambiante est bon pour des applications à piles.



Il tient compte de l'efficacité de conversion de puissance élevée sur un grand choix de charge en réduisant la fréquence de changement dans la condition de lumière-charge pour réduire les pertes de conducteur de commutation et de porte.



La fréquence de changement pendant le démarrage et le court-circuit peut également être réduite pour empêcher l'emballement actuel d'inducteur. L'arrêt thermique fournit l'opération fiable et insensible aux défaillances.



Le MPQ4569 est disponible en paquets de PE QFN-10 (3mmx3mm) et SOIC-8.



CARACTÉRISTIQUES

actuel tranquille du  20μA (mode actif)

 4.5V large à la chaîne fonctionnante de l'entrée 75V

transistors MOSFET internes de puissance du  1.2Ω/0.45Ω

Doux-commencement programmable de 

FB-tolérance de  : 1% à la température ambiante ; 2% à la pleine température.

tension réglable de sortie de 

 1V mettre en référence la sortie de tension pour le paquet de QFN

bas courant de mode d'arrêt de  : 5μA

 disponible en paquets de PE QFN-10 (3mmx3mm) et SOIC-8

 disponible dans AEC-Q100 la catégorie 1



APPLICATIONS

systèmes des véhicules à moteur de 

systèmes d'alimentation industriels de 

le  a réparti des systèmes d'alimentation

systèmes à piles de 



DataPicture : https://www.monolithicpower.com/en/documentview/productdocument/index/version/2/document_type/Datasheet/lang/en/sku/MPQ4569-AEC1/document_id/3867
