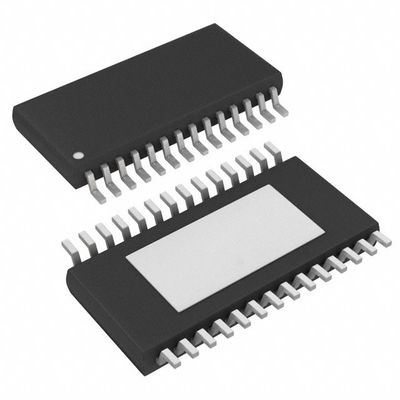

Analogue électronique de Step-Up Boost de contrôleur de C.C de C.C de sortie d'IC 8 de conducteur de MP3393EF-LF-Z LED, PWM obscurcissant 28-TSSOP-EP

Le MP3393 est un contrôleur survolteur avec 8 sources actuelles de canal conçues pour actionner des contre-jours de WLED pour de grands panneaux d'affichage à cristaux liquides. Le MP3393 emploie l'architecture à frèquence fixe d'actuel-mode. Il conduit un transistor MOSFET externe pour amplifier la tension de sortie. La fréquence de changement est programmable par une résistance de établissement externe. Le MP3393 intègre un circuit de commande constant-actuel pour régler le courant dans chaque ficelle de LED à l'ensemble de valeur par une résistance actuelle externe de retour. L'assortiment actuel peut réaliser l'exactitude de 1,2% règlements entre les ficelles. Sa basse tension 202mV réglementaire réduit la perte de puissance et améliore l'efficacité. Le MP3393 inclut les protections comprenant le lock-out de sousvoltage, la LED ouverte/protection courte, et arrêt thermique. La goupille de drapeau de défaut indique les statuts de tous les signaux de défaut. Le MP3393 peut être connecté en série pour augmenter le nombre de canaux de LED. Il est disponible en paquets TSSOP28EP et SOIC28.
