Topologie en différé de Moitié-pont de circuit intégré de convertisseurs de C.C à C.A. de HR1000AGS-Z jusqu'à 600kHz 16-SOIC
| Lieu d'origine | Puissance monolithique Systems Inc. |
|---|---|
| Nom de marque | MPS |
| Certification | RoHS |
| Numéro de modèle | HR1000AGS-Z |
| Quantité de commande min | 2500pcs |
| Prix | Negotiable |
| Détails d'emballage | 2500PCS/Tape |
| Délai de livraison | 2 ou 3 jours |
| Conditions de paiement | L/C, D/A, D/P, T/T |
| Capacité d'approvisionnement | 15K PCS |
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Catégorie | Convertisseurs de C.C à C.A., commutateurs en différé | Type | Description |
|---|---|---|---|
| Mfr | Puissance monolithique Systems Inc. | Statut de produit | Actif |
| isolement de sortie | D'isolement | Tension - approvisionnement (Vcc/Vdd) | 13V | 15.5V |
| Fréquence - commutation | Jusqu'à 600kHz | Température de fonctionnement | -40°C | 125°C (TJ) |
| Paquet/cas | 16-SOIC (0,154", largeur de 3.90mm) | ||
| Surligner | HR1000AGS-Z,Circuit intégré de convertisseurs de C.C à C.A.,HR1000AGS-Z 600kHz |
||
Description de produit
Topologie en différé de Moitié-pont de convertisseur de HR1000AGS-Z jusqu'à 600kHz 16-SOIC
Détail rapide :
|
Fabricant
|
Puissance monolithique Systems Inc.
|
|
Fabricant Product Number
|
HR1000AGS-Z
|
|
Description
|
COMMUTATEUR EN DIFFÉRÉ HALF-BRDG 16SOIC D'IC
|
|
Description détaillée
|
Topologie en différé de Moitié-pont de convertisseur jusqu'à 600kHz 16-SOIC
|
Attributs de produit :
|
TYPE
|
DESCRIPTION
|
|
Catégorie
|
Convertisseurs de C.C à C.A., commutateurs en différé
|
|
Mfr
|
Puissance monolithique Systems Inc.
|
|
Statut de produit
|
Actif
|
|
Isolement de sortie
|
D'isolement
|
|
Commutateurs internes
|
Non
|
|
Topologie
|
Moitié-pont
|
|
Tension - approvisionnement (Vcc/Vdd)
|
13V | 15.5V
|
|
Coefficient d'utilisation
|
0,5
|
|
Fréquence - commutation
|
Jusqu'à 600kHz
|
|
Protection de défaut
|
Au-dessus de la température, au-dessus de la tension
|
|
Caractéristiques de contrôle
|
Début doux
|
|
Température de fonctionnement
|
-40°C | 125°C (TJ)
|
|
Paquet/cas
|
16-SOIC (0,154", largeur de 3.90mm)
|
|
Paquet de dispositif de fournisseur
|
16-SOIC
|
|
Montage du type
|
Bâti extérieur
|
|
Nombre bas de produit
|
HR1000
|
Ressources additionnelles :
| ATTRIBUT | DESCRIPTION |
| D'autres noms |
HR1000AGS-Z-ND
|
|
1589-1512-6
|
|
|
1589-1512-1
|
|
|
1589-1512-2
|
|
| Forfait standard | 2500 |
DESCRIPTION
Le HR1000A est un contrôleur conçu spécifiquement pour la topologie résonnante de moitié-pont. Il fournit deux canaux de commande-signal qui produisent les signaux complémentaires à un coefficient d'utilisation de 50%. Un mort fois fixe interne de 350ns entre les deux signaux complémentaires de porte garantit la commutation de zéro-tension pendant la coupure et permet l'opération à haute fréquence.
La diode intégrée d'amorce simplifie le circuit externe d'entraînement pour le commutateur du côté haut. Elle peut résister jusqu'à 600V avec l'immunité contre le bruit élevé de dV/dt.
La modulation de la fréquence de changement règle la tension de sortie de topologie. Un oscillateur programmable peut placer les fréquences de changement maximum et minimum.
IC commence à la fréquence de changement maximum programmée et ralentit graduellement jusqu'à la boucle d'avertissement succède pour empêcher l'irruption excessive actuelle
IC peut être forcé pour écrire une opération commandée de burstmode à la lumière-charge pour réduire au minimum la puissance et pour serrer le règlement de sortie.
Les protections caractéristique-y compris l'arrêt, l'automatique-récupération, la protection d'arrêt partiel, et la température excessive verrouillés protection-améliorent la sécurité de conception de convertisseur sans engendrer la complexité de circuit supplémentaire.
IC fournissent la source 1.5A/2A/capacité d'évier pour les conducteurs du côté haut et du côté bas de porte.

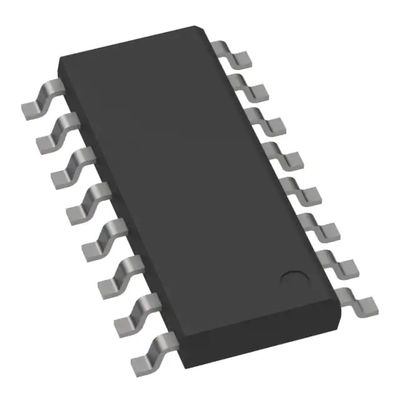

Le HR1000A est disponible dans un paquet SO-16.
CARACTÉRISTIQUES
• Coefficient d'utilisation de 50%, contrôle de fréquence variable pour le convertisseur résonnant de Moitié-pont
• conducteur du côté haut de la porte 600V avec la diode intégrée d'amorce et l'immunité élevée de dV/dt
• Source 1.5A/2A/capacité d'évier pour les conducteurs du côté haut et du côté bas de porte
• Oscillateur de grande précision
• Fonctionne à jusqu'à 600kHz
• Protection à deux niveaux de surintensité : Fréquence-décalage et arrêt verrouillé avec du temps programmable de durée
• Protection "MARCHE/ARRÊT" à distance de contrôle et d'arrêt partiel par le Pin de la BO
• Entrée de Verrouiller-débronchement pour l'exécution facile de protections
• Interfaces avec le contrôleur de PFC
• Opération programmable d'Éclat-mode à la Lumière-charge
• Doux-commencement non linéaire pour la hausse monotonique de tension de sortie
• Paquet SO-16
APPLICATIONS
• Affichage à cristaux liquides et PDP TV
• PC de bureau et serveurs
• Télécom SMPS
• Adaptateur d'AC-DC, cadre ouvert SMPS
• Consoles de jeu vidéo
• Ballast de allumage électronique
