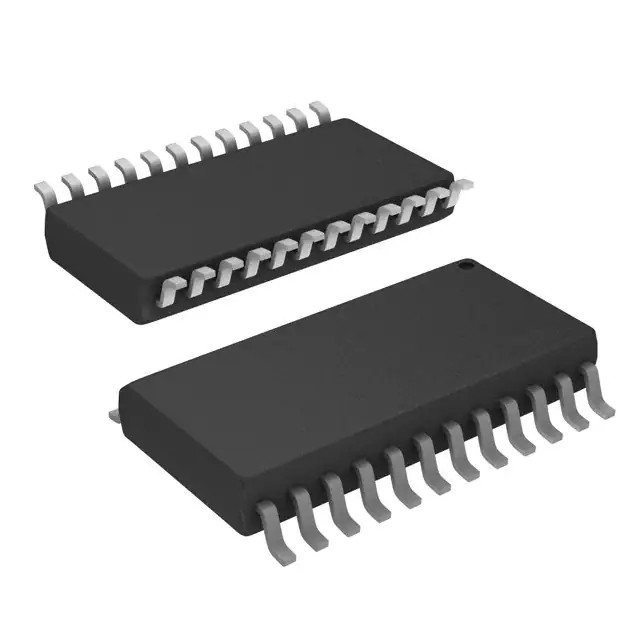

Conducteur bipolaire Chip DMOS 24-SO parallèle de moteur pas à pas de L6228DTR
| Lieu d'origine | L'Italie |
|---|---|
| Nom de marque | ST |
| Certification | RoHS |
| Numéro de modèle | L6228DTR |
| Quantité de commande min | 1000 PCs |
| Prix | Negotiable |
| Détails d'emballage | 1000 PCS/Tape |
| Délai de livraison | 2 ou 3 jours |
| Conditions de paiement | L/C, D/A, D/P, T/T |
| Capacité d'approvisionnement | 6K PCS |
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Catégorie | Pilotes de moteur, contrôleurs | Mfr | STMicroelectronics |
|---|---|---|---|
| Série | STSPIN L62 | Type de moteur - de pas | Bipolaire |
| Fonction | Conducteur - étape entièrement intégré, de contrôle et de puissance | Configuration de sortie | Demi pont (4) |
| Interface | Parallèle | Technologie | DMOS |
| Applications | Usage universel | Actuel - sortie | 1.4A |
| Tension - approvisionnement | 8V | 52V | Température de fonctionnement | -25°C | 125°C (TJ) |
| Montage du type | Bâti extérieur | Paquet/cas | 24-SOIC (0,295", largeur 7,50 mm) |
| Paquet de dispositif de fournisseur | 24-SO | ||
| Surligner | puce de conducteur de moteur pas à pas,conducteur bipolaire de moteur pas à pas,L6228DTR |
||
Description de produit
Conducteur bipolaire DMOS 24-SO parallèle de moteur de L6228DTR
Caractéristiques :
●Tension d'alimentation d'opération de 8 à 52 V
●2,8 courant de pointe de sortie d'A (1H4 DU MATIN)
●Fréquence d'opération jusqu'à 100 kilohertz
●Protection non diffusée de surintensité
●Doubles contrôleurs actuels constants indépendants du dandy PWM
●Sélection de mode rapide/lente de délabrement
●Rectification quasi-synchrone de délabrement rapide
Description :
Le dispositif L6228 est un DMOS a entièrement intégré le conducteur de moteur pas à pas avec la protection non diffusée de surintensité,
réalisé en technologie de BCD, qui combine les transistors de puissance d'isolement de DMOS avec le CMOS et les circuits bipolaires dessus
la même puce. Le dispositif inclut tous les circuits requis pour conduire un moteur pas à pas bipolaire biphasé comprenant :
un double plein pont de DMOS, la constante outre du contrôleur actuel du temps PWM qui exécute le règlement de hachage et
le générateur d'ordre de phase, celui produit de l'ordre de progression. Disponible dans PowerSO36 et SO24 (20 + 2 + 2)
les paquets, le dispositif L6228 comporte une protection non diffusée de surintensité sur les transistors MOSFET du côté haut de puissance et
arrêt thermique.
Détail rapide :
|
Fabricant
|
STMicroelectronics
|
|
Fabricant Product Number
|
L6228DTR
|
|
Description
|
IC MTR DRVR 8V-52V BIPOLAIRE 24SO
|
|
Description détaillée
|
Conducteur bipolaire DMOS 24-SO parallèle de moteur
|
Attributs de produit :
|
TYPE
|
DESCRIPTION
|
|
Catégorie
|
Conducteurs de moteur, contrôleurs
|
|
Mfr
|
STMicroelectronics
|
|
Série
|
STSPIN L62
|
|
Statut de produit
|
Actif
|
|
Type de moteur - de pas
|
Bipolaire
|
|
Fonction
|
Conducteur - étape entièrement intégré, de contrôle et de puissance
|
|
Configuration de sortie
|
Demi pont (4)
|
|
Interface
|
Parallèle
|
|
Technologie
|
DMOS
|
|
Applications
|
Usage universel
|
|
Actuel - sortie
|
1.4A
|
|
Tension - approvisionnement
|
8V | 52V
|
|
Tension - charge
|
8V | 52V
|
|
Température de fonctionnement
|
-25°C | 125°C (TJ)
|
|
Montage du type
|
Bâti extérieur
|
|
Paquet/cas
|
24-SOIC (0,295", largeur de 7.50mm)
|
|
Paquet de dispositif de fournisseur
|
24-SO
|
|
Nombre bas de produit
|
L6228
|
Ressources additionnelles :
| ATTRIBUT | DESCRIPTION |
| D'autres noms |
497-3364-2
|
|
497-3364-1
|
|
|
497-3364-2-NDR
|
|
|
497-3364-1-NDR
|
|
|
497-3364-6
|
|
| Forfait standard | 1000 |
Image de données : https://www.st.com/content/ccc/resource/technical/document/datasheet/41/e1/e6/af/d4/26/4d/65/CD00003313.pdf/files/CD00003313.pdf/jcr:content/translations/en.CD00003313.pdf
